海灣GST-BT002M點型可燃氣體探測器

一、GST-BT002M概述

　　海灣GST-BT002M測量范圍為0～100％LEL的點型可燃氣體探測器用(yong)于(yu)檢測可燃氣(qi)體(ti)的(de)泄漏，適用(yong)于(yu)家庭、賓館、公寓等存(cun)在可燃氣(qi)體(ti)的(de)場所進(jin)行安全監控，可與本公司生產的(de)火(huo)災(zai)報警控制器組(zu)網連接。

　　產品型號(hao)命名規(gui)則如下(xia)：

GST-BT002M點型可燃氣體探測器

二、GST-BT002M特點

　　采(cai)用半導體(ti)氣敏元件，工(gong)作穩定，使用壽命(ming)長，安裝(zhuang)簡單。

三(san)、GST-BT002M技(ji)術特(te)性

　　1.工作電壓：DC24V

　　電壓范(fan)圍：DC12V~DC28V

　　2.功耗：

　　GST-BT002M：正常監視≤0.5W報警(jing)狀態≤3W

　　3.輸出容量(liang)及(ji)控(kong)制方(fang)式：

　　有源觸(chu)點：適用于(yu)DC12V單(dan)向(xiang)直流脈沖電(dian)(dian)磁閥，電(dian)(dian)磁閥驅(qu)動能力(li)：1000μF電(dian)(dian)容放(fang)電(dian)(dian)

　　無源觸點(帶K輸出型GST-BT/R001M及GST-BT/R002M探測器有(you)此(ci)觸(chu)(chu)點)：無源(yuan)常開(kai)觸(chu)(chu)點，容量24V/1A，可(ke)方便的控制聯動設備，嚴(yan)禁直接(jie)驅動AC220V設備。

　　4.報警濃度：

　　天(tian)然氣（BT系(xi)列(lie)）3000×10-6(6%LEL)

　　煤氣（BR系列）400×10-6(1%LEL)

　　液(ye)化(hua)石油(you)氣（BY系列）2000×10-6(10%LEL)

　　5.指示燈：

　　電源(yuan)指(zhi)示燈(deng)(deng)：綠(lv)(lv)色；預熱狀態，電源(yuan)指(zhi)示燈(deng)(deng)閃亮；正常(chang)監視狀態，綠(lv)(lv)燈(deng)(deng)常(chang)亮。

　　報(bao)警(jing)、故障(zhang)指示燈：為雙(shuang)色(se)指示燈，報(bao)警(jing)狀態(tai)(tai)為紅色(se)，故障(zhang)狀態(tai)(tai)為黃(huang)色(se)。

　　6.蜂鳴器：

　　報警時，蜂鳴(ming)器每秒(miao)鳴(ming)叫(jiao)約2次；報故障時蜂鳴(ming)器約每3秒(miao)鳴(ming)叫(jiao)一次。

　　7.機檢鍵：

　　按(an)機檢鍵，則指示燈循環閃亮一次，并(bing)伴有蜂鳴器三聲提示。

　　8.傳感器壽命：5年

　　9.使用環境：溫度：-10℃~+50℃

　　相對(dui)濕度≤95%，不凝露

　　10.外形(xing)尺寸：

　　GST-BT/R001M外形(xing)尺寸：

　　φ108mm×55mm

　　GST-BT/Y/R002M外(wai)形尺寸：

　　121mm×87mm×57mm

　　11.外殼防護等級：IP30

　　12.殼(ke)體材料(liao)和顏色：ABS象牙白

　　13.重量(liang)：約(yue)180g

　　14.安裝(zhuang)孔距：60mm

　　15.執(zhi)行標準：GB15322.1-2003（BT、BY系列）

四、GST-BT002M結(jie)構特征(zheng)及工作原理:

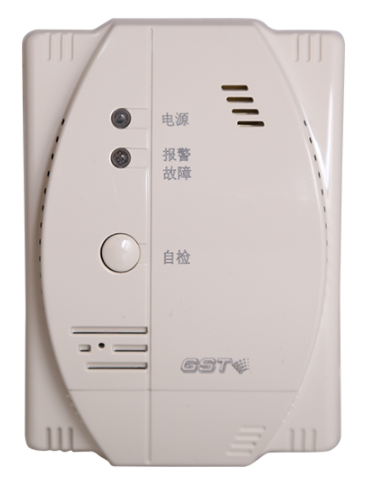

　　1.探測器外(wai)形示意(yi)圖(tu)如(ru)下圖(tu)所示。

GST-BT002M點型可燃氣體探測器

　　安裝方法：

　　首先將探測器底座固定在86H50預埋盒上（注意底座的安裝方向：應將底座上的箭頭向上安裝），然后根據接線端子說明，將引線固定到底座上，再將探測器安裝(zhuang)到底(di)座上，其(qi)安裝(zhuang)示(shi)意圖(tu)如下圖(tu)所示(shi)。

GST-BT002M點型可燃氣體探測器

　　其(qi)對外接線端子示意圖如下圖所示。

GST-BT002M點型可燃氣體探測器

　　其中：

　　D1、D2：接電源總線，無極(ji)性

　　Z1、Z2：接信號總線(xian)，無極(ji)性

　　K1、K2：無源常開觸點，在報警時觸點閉合

　　V+、V-：接管道電磁閥，探測器連續報警3s～7s后，V+、V-之間輸出一個(ge)正向12V脈(mo)沖

　　布線(xian)(xian)(xian)要求：信號(hao)線(xian)(xian)(xian)Z1、Z2，K1、K2及V＋、V-可選用截面(mian)積≥1.0mm2的阻燃RVS型銅(tong)芯(xin)線(xian)(xian)(xian)；電源線(xian)(xian)(xian)D1、D2、應選用截面(mian)積≥2.5mm2的阻燃BV型線(xian)(xian)(xian)。

　　2.工作原理

　　內置MCU進行中央控制處理，各功能模塊直接或間接與MCU的I/O口線相連接，通過固化在MCU內部的程序來完成探測器各功能模塊的正常工作，從而使此類探測器工作更加穩(wen)定，安全可(ke)靠。
